生産に HXM サーボ射出成形機を選ぶ理由?

HXM サーボ射出成形機 最大 70% の目に見えるエネルギー節約、優れた再現性、コンパクトな設置面積を実現するため、生産に最適です。 — すべてが精密プラスチック成形専用に構築された単一の機械アーキテクチャ内にあります。大量生産の消費財、公差の厳しい医療コンポーネント、または複雑な電子ハウジングを運用している場合でも、HXM サーボ プラットフォームは、現代の製造業が要求する制御分解能、クランプの安定性、サイクル効率を提供します。この記事では、生産エンジニアや工場管理者が新規およびアップグレードされたラインに HXM サーボ射出成形機を指定し続ける理由を正確に説明します。

運用コストを直接削減するエネルギー効率

に移行する唯一の理由として最もよく挙げられるのは、 エネルギー効率の高い射出成形機 電気代です。従来の油圧式射出成形機は、油圧需要がゼロに近いときの型開滞留段階、冷却段階、部品取り出し段階など、サイクル全体を通じて固定容量型ポンプを全速力で稼働させます。その結果、熱、騒音、アイドル状態のポンプ損失という形で大量のエネルギーが無駄になります。

HXM サーボ射出成形機はこの無駄を完全に排除します。サーボ モーターは可変容量ポンプを駆動し、射出サイクルの各瞬間に必要な流量と圧力を正確に供給します。システムが保持段階または冷却段階にあるときは出力はゼロになります。独立したサードパーティのベンチマークでは、サーボ駆動マシンの消費電力が一貫して示されています。 電力を 40% ～ 70% 削減 同じパートプログラムを実行する同等のトン数の従来の油圧機械よりも優れています。

これを具体的に言うと、200 トンの油圧式射出成形機を 1 日あたり 22 時間、平均消費電力 22 kW で稼働させると、消費電力は約 1日あたり176kWh 。同等の HXM サーボ マシンは、同じサイクルで消費するエネルギーが 55% 少なく、 1日あたり79kWh — 1 日あたり約 100 kWh の節約になります。 250 日の生産年を超えると、その差はさらに大きくなります。 マシンあたり年間 24,000 kWh 。 10 台の機械を稼働している施設の場合、エネルギー削減は運用コストの大幅なメリットとなり、明確に定量化できる期間内に資本投資を回収できます。

直接的な電気代だけでなく、エネルギー消費量が減るということは、機械室で発生する熱も少なくなるということを意味します。従来の機械では、ポンプの熱を除去するためにかなりの冷却能力が必要です。サーボマシンはより低温で動作し、チラーの負荷を軽減し、油圧オイルの耐用年数を延ばし（低温のオイルは劣化が遅くなります）、オペレーターの生産性をサポートし HVAC コストを削減する、より快適な工場環境を作り出します。

一貫した部品品質を実現する精度と再現性

精密プラスチック成形装置では、プロセスの一貫性が部品の品質の基礎となります。射出速度、保圧、スクリュー位置のあらゆる偏差は、成形品の寸法変動、ヒケ、バリ、ショート ショットに直接影響します。 HXM サーボ射出成形機は、すべての重要なプロセス軸に対する閉ループ サーボ フィードバックを使用して、制御システム レベルでこの問題に対処します。

サーボ ドライブ システムは、以下の応答速度で出力をサンプリングして補正します。 1秒あたり1,000回 これは、機械が実際の位置、速度、圧力をプログラムされたプロファイルと継続的に比較し、ミリ秒以内に偏差を修正することを意味します。このリアルタイムの閉ループ補正により、開ループ油圧システムの固有の制限である圧力遅れと速度のオーバーシュートが排除され、ショット重量の偏差が 1 未満に抑えられます。 0.1グラム サイクルごとに適切に最適化されたプロセスで実行されます。

サーボ制御の射出により、速度から圧力への移行点、つまり充填段階から保圧段階への重要な移行点の正確な管理も可能になります。油圧しきい値ではなく、再現可能なスクリュー位置での正確な転写により、エンジニアはパック プロファイルをはるかに高い解像度で調整し、数百万サイクルにわたってそれらのプロファイルを確実に再現することができます。その結果、寸法公差が厳しくなり、スクラップ率が低下し、生産全体にわたる欠陥コストが削減されます。

精度が違いを生むアプリケーション

• 医療機器のコンポーネント: シリンジバレル、吸入器ハウジング、および診断カートリッジには、±0.05 mm 以上の寸法公差が必要です。サーボ制御により、生産量でこれらの許容差を達成できるようになります。
• 電子コネクタとハウジング: コネクタ ハウジングのスナップフィットの寸法とピンホールの直径は、射出速度と保圧の変動に非常に影響されます。サーボ精度により、下流側の嵌合や機能障害の原因となる許容範囲外のコネクタ アセンブリが減少します。
• 光学部品: レンズ、ライトパイプ、透明カバーには、気泡のない、ストレスのない成形が必要です。サーボ制御されたスローフィルと段階的パックプロファイルにより、透明材料の残留応力と複屈折が最小限に抑えられます。
• 薄肉包装: 肉厚が 0.5 ～ 0.8 mm の場合は、ショート ショットを発生させずにフラッシュを防ぐために、再現可能なパック カットオフを備えた正確な高速射出が必要です。

能力を犠牲にすることなくコンパクトなマシン設置面積を実現

工場の床面積は有限であり、高価なリソースです。あ コンパクトサーボ射出成形機 より小さな設置面積内で完全な生産能力を実現することで、メーカーは既存の施設により多くの機械を設置し、平方メートルあたりの生産量を増やし、高価な施設の拡張を延期または廃止することができます。

HXM サーボ プラットフォームは、統合されたサーボ油圧アーキテクチャによってコンパクトなフォーム ファクタを実現し、従来の機械に必要な外部油圧パワー ユニット キャビネットを排除します。サーボ ポンプとモーターのアセンブリは機械ベースに統合されているため、従来の油圧機械の長さと幅を増加させる外部アキュムレータ バンク、冷却回路、および個別のオイル リザーバ キャビネットが不要になります。実際には、同等のクランプ力を持つ HXM サーボ マシンが通常使用されます。 床面積を 15% ～ 25% 削減 従来の油圧同等品よりも優れています。

このコンパクトさにより、工場のレイアウト計画も容易になります。機械の間隔が狭くなったことで、ロボットハンドリングシステムが単一のロボットアームの位置から複数の機械にサービスを提供できるようになり、機械間のコンベアとマテリアルハンドリングの距離が短縮され、全体的な生産フローの効率が向上します。床面積コストが直接的な事業経費となるリース施設で操業するメーカーにとって、HXM サーボ マシンのコンパクトな設置面積により、生産される生産ユニットあたりの実効コストが削減されます。

また、統合されたサーボ アーキテクチャにより、油圧接続、継手、外部ホースの配管が少なくなり、潜在的な漏れ箇所が減り、よりクリーンで安全な機械環境が直接得られます。メンテナンスへのアクセスが向上し、コンパクトな統合マシンの視覚的な整理整頓により、清潔で整理されたワークステーションを必要とする最新の 5S および無駄のない製造プログラムがサポートされます。

低騒音化と作業環境の改善

従来の固定容量型油圧ポンプは連続的に全速力で動作するため、一定の高周波騒音レベルが発生し、生産環境におけるオペレータの疲労、コミュニケーションの困難、長期的な聴覚リスクの一因となります。多くの国の規制騒音制限では、機械騒音がしきい値を超えると、音響エンクロージャ、聴覚保護プログラム、建物の改修など、高価なエンジニアリング制御が必要になります。

HXM サーボ射出成形機は、サーボ モーターと可変ポンプが射出サイクルの現在の段階で必要な速度と負荷でのみ動作するため、劇的に低い騒音レベルで動作します。型開き、冷却、突き出しの各段階では、モーター速度が大幅に低下し、騒音も低下します。アイドル段階および低需要段階のサーボ マシンで測定されるノイズ レベルは通常低下します。 10 ～ 15 dB(A) 以下 従来の機械と同等のこの減少は、オペレーターにとって非常に知覚され、音響エネルギーの 2 ～ 4 倍の減少に相当します。

騒音レベルが低いとオペレータの疲労が軽減され、生産現場でのより明瞭な口頭コミュニケーションがサポートされ、サーボ機械のみが動作するエリアでの聴覚保護の必要性がなくなる可能性があり、個人用保護具のコンプライアンスプログラムが簡素化されます。また、より静かな生産環境は、訪問する顧客や監査人にプロフェッショナルなイメージを与え、最新の適切に管理された施設という認識を強化します。

機械シリーズの概要: 小型、中型、大型のトン数をカバー

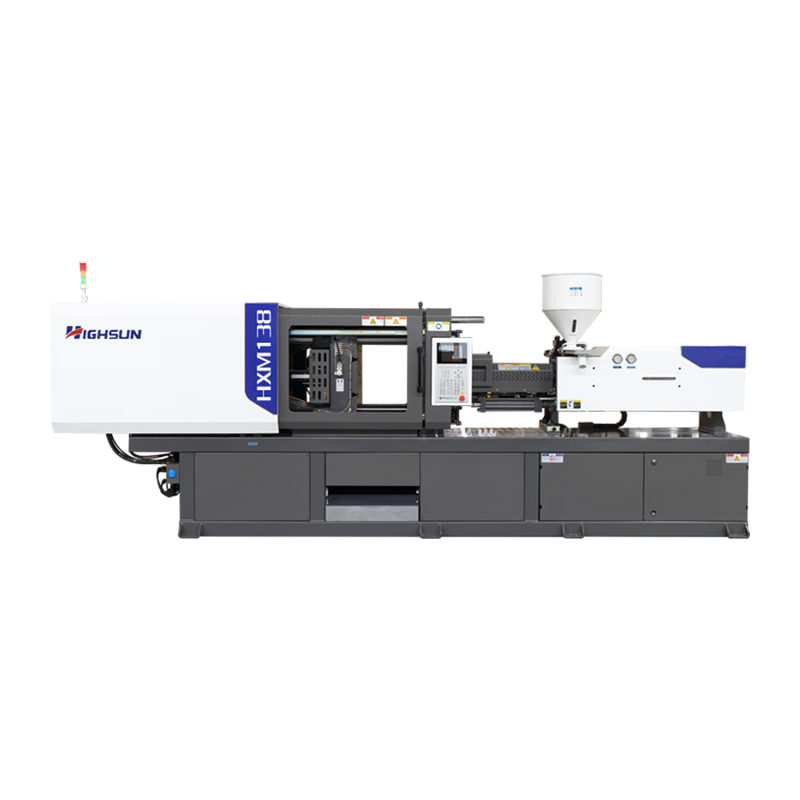

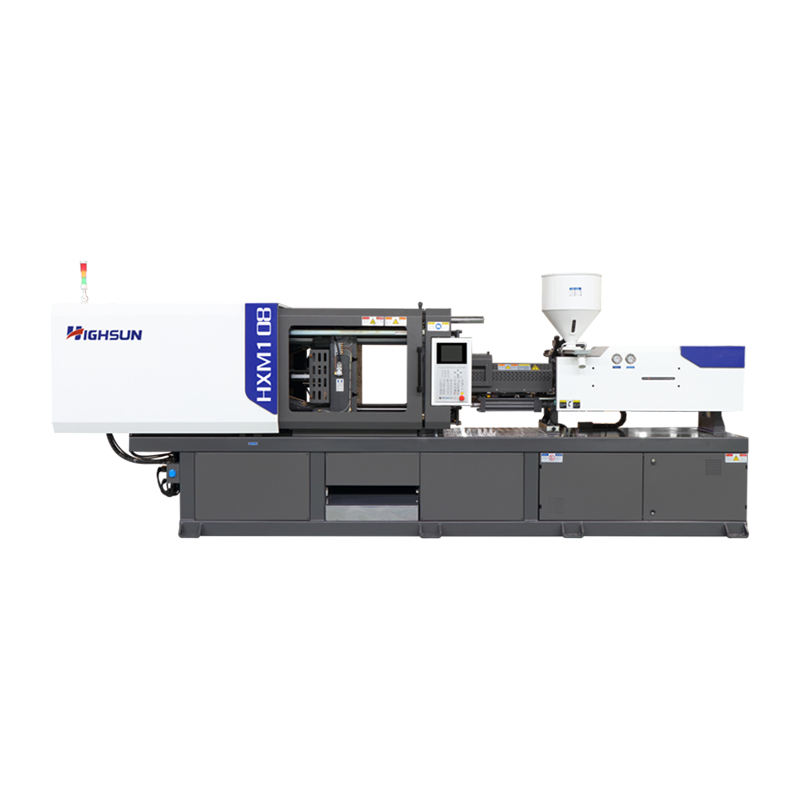

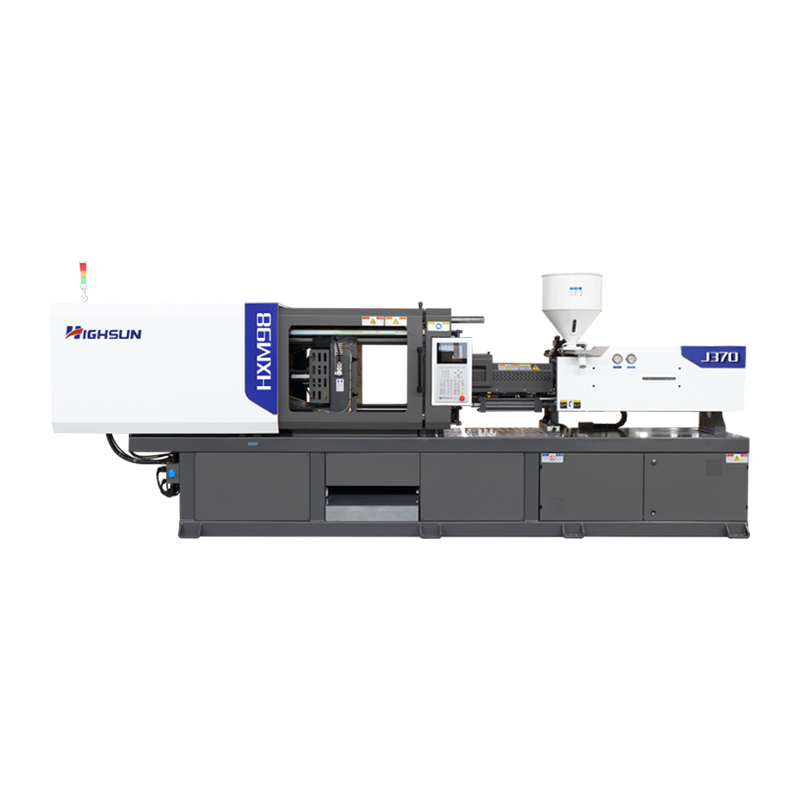

HIGHSUN の HXM サーボ プラットフォームは、それぞれが対象アプリケーション範囲に合わせて最適化された 3 つの特徴的な機械シリーズを通じて、あらゆる生産要件に対応します。この幅広い対応により、メーカーは、一貫した制御哲学、共通のオペレータートレーニング、共有のスペアパーツ在庫により、小さな精密部品から大きな構造コンポーネントに至るまで、施設全体で HXM サーボテクノロジーを標準化することができます。

小トン数のハイブリッド シリーズは、可能な限り小さな機械エンベロープで最も厳しい寸法公差を必要とする医療およびエレクトロニクス成形業者向けのコンパクトなサーボ射出成形機ソリューションとして特に評価されています。中トン数のトグル シリーズは、高速な乾燥サイクル時間とサーボ制御のエネルギー効率を組み合わせて、最も広範囲の一般産業用途に適しています。大トン数の 2 プラテン シリーズは、深いコアを備えた大型部品の成形特有の課題に対処します。2 プラテン設計の短い金型高さと長い採光により、従来の 4 タイバー機械には適合しない金型の成形が可能になります。

メンテナンス要件の軽減と稼働時間の向上

メンテナンスコストと計画外のダウンタイムは隠れた生産コストであり、初期の機械の比較にはほとんど現れませんが、装置の寿命にわたって大幅に蓄積されます。 HXM サーボ プラットフォームのアーキテクチャは、従来の油圧式代替プラットフォームと比較して、計画的なメンテナンス要件と計画外の故障頻度の両方を削減します。

作動油の寿命延長

作動油は主に酸化によって劣化します。このプロセスは熱と汚染によって促進されます。サーボ機械は固定ポンプ機械よりも発生する熱がはるかに少ないため (ポンプは必要な場合にのみ作動します)、作動油はかなり低い平均温度で動作します。オイルの温度が低いと酸化が遅くなり、オイル交換の間隔が通常よりも長くなります。 従来機の2,000時間から4,000～6,000時間 メンテナンスの行き届いたサーボマシンで。オイル交換の頻度が減り、廃油処理が減り、フィルタの消費量が減ることによるコスト削減は、機械の耐用年数全体にわたって意味があります。

サーボドライブの信頼性

最新のサーボ ドライブは、通常の動作条件下で平均故障間隔が数万時間と測定される、信頼性の高いソリッドステート エレクトロニクスです。サーボドライブには、周期的な圧力負荷によって継続的に機械疲労を受ける油圧ポンプや制御バルブとは異なり、機械的摩耗コンポーネントがありません。サーボモーター自体には、設計寿命が長いシールベアリング以外の消耗部品はありません。 20,000時間 。サーボ油圧システムの全体的な機械的シンプルさにより、計画的な交換が必要なコンポーネントの数が減り、メンテナンスの人件費が削減され、スペアパーツの在庫要件が削減されます。

予知メンテナンスの準備

HXM マシンのサーボ ドライブ システムは、モーターの電流引き込み、温度、位置誤差を継続的に監視します。これらのパラメータの傾向を時間の経過とともに把握することで、メンテナンス チームは、計画外のダウンタイムが発生する前に、発生中の問題 (ベアリングの摩耗が始まっていることを示す駆動電流の増加など) を特定できるようになります。このデータ駆動型の予測メンテナンス機能は、最新のインダストリー 4.0 メンテナンス プログラムをサポートし、メンテナンスを事後対応型から予防型機能に変換します。

高度な制御システムとプロセス監視

現代の生産業務には、部品を正確に成形する機械以上のものが必要です。プロセスに関する透過的で豊富なデータの洞察を提供する機械が必要です。これにより、品質保証チームが全数検査ではなくプロセス データから部品の品質を検証できるようになり、条件が変化したときにプロセス エンジニアがサイクル パラメータを迅速に最適化できるようになります。

HXM サーボ射出成形機の制御システムは、射出ショットごとに主要なプロセス変数 (射出速度プロファイル、各段階での実際の圧力と設定圧力、クッション位置、金型温度の読み取り値、サイクル タイムの内訳、およびサーボ モーター電流) を取得して保存します。このショットごとのデータ レコードは、品質システム要件をサポートし、統計的プロセス管理 (SPC) 分析に必要なデータセットを提供する完全なプロセス監査証跡を作成します。

制御に組み込まれたプロセス監視機能により、エンジニアは、クッション位置、ピーク射出圧力、サイクル時間の許容範囲などのパラメータ許容範囲を設定できます。これらの窓の外にショットが落ちた場合は、アラームがトリガーされ、オプションで自動パーツ転換が行われます。この閉ループの品質ゲートにより、許容範囲外の部品が検出されずに下流の組立プロセスまたはパッケージングプロセスに入るリスクが排除されます。

標準の産業用通信プロトコルを介したネットワーク接続により、工場の MES (製造実行システム) および ERP プラットフォームとの統合が可能になり、リアルタイムの OEE (総合設備効率) 追跡、リモート プロセス監視、および複数のマシンにわたる集中レシピ管理が可能になります。インダストリー 4.0 デジタル ファクトリー プログラムを導入しているメーカーにとって、HXM 制御システムは、これらの取り組みに必要なデータ インフラストラクチャを提供します。

環境認証と持続可能性の連携

持続可能性への取り組みは、資本設備の決定における要素としてますます重要になっています。顧客、投資家、規制当局はメーカーに対し、エネルギー消費量と二酸化炭素排出量を文書化して削減するよう求めています。の エネルギー効率の高い射出成形機 HXM サーボのプラットフォームは、これらの持続可能性目標を直接サポートします。

機械レベルでは、従来の油圧機械と比較して 40 ～ 70% のエネルギー削減は、電力消費に伴う二酸化炭素排出量の同等の削減に直接つながります。 200 トンの機械 10 台を年間 250 日間稼働させるメーカーの場合、HXM サーボ テクノロジーへの切り替えにより電力消費を 年間240,000kWh — 地域の発電構成にもよりますが、二酸化炭素換算で毎年かなりの数の乗用車が道路から撤去されるのに相当します。

オイル交換間隔の延長による作動油の消費量の削減は、生成される化学廃棄物の減少と作動油製造のための原材料の需要の減少を意味します。発熱量が少ないため、冷媒ベースの冷却システムへの依存が軽減され、間接的な環境への影響がさらに軽減されます。これらの要素が集合的に、ISO 14001 に基づくメーカーの環境管理システムのパフォーマンスを強化し、炭素開示および ESG 報告フレームワークのデータ要件をサポートします。

ハイサンマシナリーについて

HIGHSUN MACHINERY は、浙江省寧波市の北侖科学技術園区に位置しています。 「プラスチック機械の首都」 中国では、射出成形機の設計、製造、サプライチェーンにおける中国の最も深い専門知識が集中しています。この拠点により、HIGHSUN は業界で最も経験豊富なエンジニアリング人材、コンポーネント サプライヤー、技術インフラストラクチャに直接アクセスできます。

プロフェッショナルとして 中国 HXM サーボ射出成形機メーカーと工場 , HIGHSUNは、「HIGHSUN」ブランドで高級精密プラスチック射出成形機の製造・販売を専門としています。同社は長年にわたり、珍味管理と欠陥ゼロの生産に注力しており、次の 3 つのプラットフォーム ファミリに代表される特徴的なシリーズを形成しています。 小型トン数のハイブリッドマシン、中トン数のトグルマシン、および大型トン数の 2 プラテンマシン — 精密微細成形から大型構造部品の製造までを完全にカバーします。

HIGHSUN のエンジニアリング チームは、サーボ油圧システムの統合、金型と機械の相互作用、プロセス制御に関する深い専門知識を、コンポーネントの品質と組み立て精度を中心とした製造哲学と組み合わせています。 HIGHSUN の工場から出荷される各機械は、型締力の精度、射出再現性、サーボ応答校正、安全システム機能を含む包括的な性能検証プロトコルに合格し、顧客サイトに納入されるすべてのユニットが初日から仕様どおりに動作することを保証します。

HIGHSUN の顧客サポートへの取り組みは、機械の納入を超えて広がっています。アプリケーション エンジニアは、機械の耐用年数を通じて、プロセスの最適化、金型の試運転、トラブルシューティングのサポートで顧客を支援し、長期にわたる生産の信頼性に必要な継続的な技術パートナーシップを提供します。
