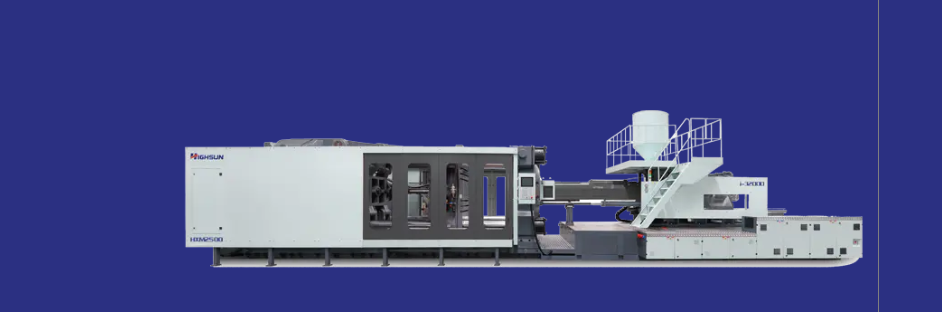

サーボ射出成形機とは何ですか?

「」 サーボ射出成形機」 サーボモーターを主動力源とする射出成形装置の一種です。 「サーボ」とは、制御コマンドに正確かつ迅速に応答するドライブ システムの能力を指します。

1. 従来の油圧式射出成形機 vs. サーボ射出成形機

従来の油圧式射出成形機: 定速非同期モーターを使用して油圧ポンプを駆動します。油圧ポンプは連続的に動作し、一定の圧力と流量を生成します。この機械は、比例弁またはサーボ弁を使用して、さまざまな操作 (型閉、射出、保圧、冷却、型開き、取り出しなど) に必要な圧力と流量を調整します。

この方法の欠点は次のとおりです。
大幅なエネルギーの無駄: モーターとポンプはフル稼働で継続的に動作し、エネルギーを消費します。マシンが冷却中または待機中であっても、システムの圧力とオーバーフローを維持するには大量のエネルギーが必要です。
オイル温度の急激な上昇: オーバーフローと摩擦により大量の熱が発生し、追加の冷却システムが必要になります。
高騒音: ポンプが連続的に稼働すると、かなりの騒音が発生します。
制限された制御精度と応答速度: バルブ制御に依存しているため、精度と速度は直接モーター制御に劣ります。従来の全電気機械は、複数のサーボ モーターを使用し、ボールねじや同期ベルトなどの機構を介して各動作軸 (型閉、射出、排出など) を直接駆動します。
高精度、クリーンな動作、エネルギー効率などの利点があります。欠点としては、構造が複雑であること、コストが高いこと、一般的に油圧モデルに比べてクランプ力が低いことが挙げられます。

サーボ射出成形機の特徴と動作原理:
コア電源 - サーボモーター: 従来の定速モーターを置き換えます。
閉ループ制御システム:
コントローラーは、設定されたプロセス パラメーター (圧力、速度、位置) に基づいてコマンドを発行します。
サーボドライブはサーボモーターを正確に回転させます。
サーボ モーターは、固定容量型油圧ポンプ (通常は内接歯車ポンプまたはプランジャー ポンプ) を直接駆動します。
モーターまたはポンプに取り付けられたフィードバック デバイス (エンコーダーなど) は、モーターの速度 (ポンプの出力流量に相当) とトルク (ポンプの出力圧力に相当) をリアルタイムで監視します。
フィードバック信号はコントローラーに送り返され、コントローラーは実際の値と設定値を継続的に比較し、ドライブに送信されるコマンドを調整して閉ループ制御システムを形成し、出力が現在の動作フェーズに必要な流量と圧力に正確に一致することを保証します。オンデマンドの石油供給:
これがサーボ油圧式射出成形機の最大の利点です。
このシステムは、アクションが必要な場合にのみモーターとポンプを駆動し、速度とトルク (つまり、流量と圧力) は、そのアクションの特定の要件に基づいてリアルタイムで正確に調整されます。
動作が完了して次の段階に移行するとき（射出が終了して圧力が保持されるときなど）、または機械が冷却モードまたはスタンバイモードにあるとき、サーボモータと油圧ポンプは完全に停止することができ、エネルギーをほとんど消費しません。
圧力と流量を調整するためにオーバーフローバルブが必要ないため、エネルギー損失とオイルの加熱が軽減されます。

サーボ射出成形機の利点:
エネルギー節約: 製品サイクル、プロセスパラメータ、機械自体に応じて、従来の油圧プレスと比較して、通常 30% ～ 70% のエネルギー節約が達成されます。
高い応答性と正確な制御: サーボモーターの非常に速い応答速度と正確なトルク制御により、射出速度、保持圧力、位置制御などの主要なプロセスパラメータの制御精度と再現性が大幅に向上し、それによって製品の品質と一貫性が向上します。特に精密成形に適しています。油温の低下: エネルギーの無駄が大幅に削減されるため (特にオーバーフロー損失の排除と摩擦熱の低減)、作動油の温度上昇が大幅に低くなり、作動油とシールの寿命が延びます。
低騒音: モーターは低速で動作するか、ほとんどの時間停止しているため、従来の油圧プレスの連続動作騒音よりも騒音レベルが大幅に低くなります。
生産効率の向上：応答速度が速くなると、サイクルタイム（型開閉加速時など）が短縮される場合があります。
クリーンで環境に優しい: 油の温度が低いため、油の酸化や漏れが減少し、作業環境がよりクリーンになります。

サーボ射出成形機と従来の油圧式射出成形機の構造的な違いは次のとおりです。
主な違いはパワードライブユニットにあります。
従来の油圧プレス: 定速モーター定量ポンプ/可変ポンプ比例弁/サーボ弁。
サーボ油圧プレス：サーボモータ定量ポンプサーボ駆動の高精度フィードバック装置。
クランプ機構、射出機構、バレルスクリューなどの機械の主要な構造は、通常の油圧プレスと同様です。

2. サーボ射出成形機のよくある故障

(1) サーボドライブのアラーム/障害:
過電流/過負荷: 機械的な詰まり、過剰な負荷 (潤滑不良、金型の問題など)、ドライブまたはモーターの内部短絡、不適切なパラメータ設定。
過電圧/不足電圧: 不安定な電源電圧、ブレーキ抵抗器の故障または不適切な選択、過剰な回生エネルギー、ドライブの内部故障。
過熱: 放熱不良 (ファンの故障、ヒートシンク上のほこり)、高い周囲温度、過負荷動作。
エンコーダの障害/通信エラー: エンコーダ ケーブルの損傷、接触不良、エンコーダの損傷、重大な干渉、ドライブ インターフェイスの問題。
過度の位置偏差：突然または過度の負荷変化、不当な応答パラメータ設定、過剰な機械的クリアランス、エンコーダのフィードバック問題。

(2) サーボモーターの故障:
モーターの過熱: 過負荷動作、不十分な放熱、高い周囲温度、摩擦の増加につながるベアリングの損傷、巻線の問題。モーターの異音・振動：ベアリングの磨耗・破損、モーター軸の曲がり、カップリングの緩み・破損、負荷の不均衡、機械的共振。
モーターが回転しない/弱い: ドライバーが出力していない、モーター巻線がオープンまたは短絡している、電源に問題がある、ブレーキが解除されていない (ある場合)、パラメーター設定エラー。

(3) システム圧力の異常:
圧力不足：サーボポンプの出力不足（モーター速度/トルク不足、ポンプの内部摩耗）、圧力センサーの故障/校正オフセット、圧力調整弁の故障または設定ミス、オーバーフロー弁の故障、シリンダ内の重大な漏れ、オイルフィルタの詰まりによる流量不足。
圧力変動/不安定: オイル内の空気、圧力センサーの故障、オイル内の空気、圧力センサーの故障、不安定なサーボ制御の応答、油圧バルブ (比例圧力バルブなど) の固着または故障、オイルの汚れによるバルブ コアの動作不良。
過大圧力：圧力センサーの故障、圧力調整弁の故障、制御信号の異常。

(4) 作動油関連の問題:
過度のオイル温度: 冷却システムの故障 (クーラーの詰まり、ファンの故障、冷却水の不足/高温)、システムの重大な漏れによる大きなエネルギー損失、過度に高い周囲温度、不適切なオイル粘度の選択、オイル量の不足。
油汚れ：水分の侵入（乳化や錆の原因）、粒子による汚れ（バルブの固着やポンプの磨耗の原因）、酸化・劣化（粘度の変化やスラッジの発生）。これは、油圧システムの問題の最も一般的かつ最も有害な根本原因です。
漏れ: 接合部の緩み、シールの劣化と損傷、パイプラインまたはシリンダー/バルブ本体の損傷。

3. サーボ射出成形機に関するよくある質問

Q1: サーボ射出成形機とは何ですか?
A1: 油圧ポンプや機構部品の動きをサーボモーターで精密に制御する射出成形機です。その中心原理は「エネルギー オン デマンド」です。エネルギーは移動中にのみ消費され、停止時にはモーターが停止するため、最大 30% ～ 70% のエネルギー節約になります。

Q2: サーボ射出成形機、従来の油圧プレス、全電動プレスの違いは何ですか?
A2: 従来の油圧プレス: 定速モーターリリーフバルブ → エネルギー消費量と騒音が高くなります。
全電動プレス：複数のサーボモーターによるダイレクトドライブ → 高精度で作動油不要だが、構造が複雑でコスト高。
サーボ油圧プレス: サーボモーターが油圧ポンプを駆動 → 省エネ、精度、高いクランプ力のバランスを保ち、コストパフォーマンスに優れています。

Q3: サーボドライブのアラーム「過負荷」(OL)が発生した場合はどうすればよいですか?
A3: 段階的なトラブルシューティング:
機械の固着（金型内の異物、潤滑不足など）がないか確認してください。モーターの絶縁抵抗を確認します (マルチメータを使用して、巻線から接地までの抵抗 > 5 MΩ を測定します)。
ドライブパラメータを確認してください (モーター出力の設定が間違っている場合)。

Q4: 速度低下の原因は何でしょうか?
A4：作動油の粘度異常（高温では粘度が薄くなる、低温では粘度が高くなる）。
フィルタの詰まり → 流量不足（差圧インジケータを確認してください）。
シリンダーシールの摩耗と内部漏れ (圧力保持テストで確認)。
