2色射出成形機と単色射出成形機の違いは何ですか?

基本的な違いは次のとおりです。 単色射出成形機はサイクルごとに 1 つの材料または色を射出します。 二色射出成形機 単一の自動サイクルで 2 つの異なる材料または色を注入します — 二次組立や後処理を行わずに、完成したマルチマテリアル部品を製造します。この違いは、部品の品質、生産効率、工具への投資、運用の複雑さに広範囲に影響します。

メーカーが自社の生産ニーズにどの機械が適しているかを評価する場合、決定は部品の設計要件、生産量、材料の適合性、長期的なコスト構造によって決まります。次のセクションでは、この比較の重要な側面をすべて詳しく説明します。

機械の構造と動作原理

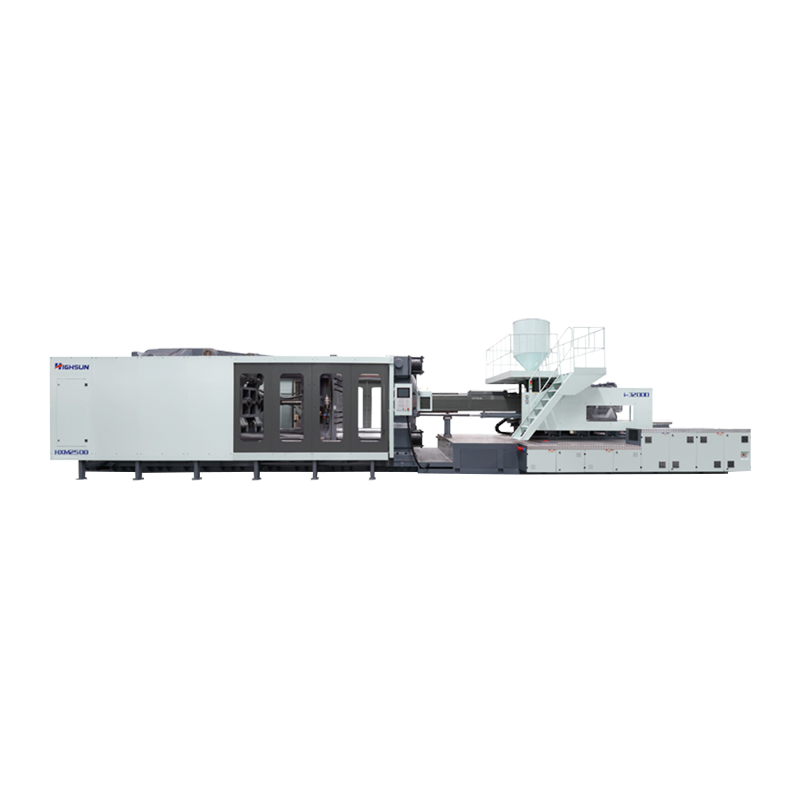

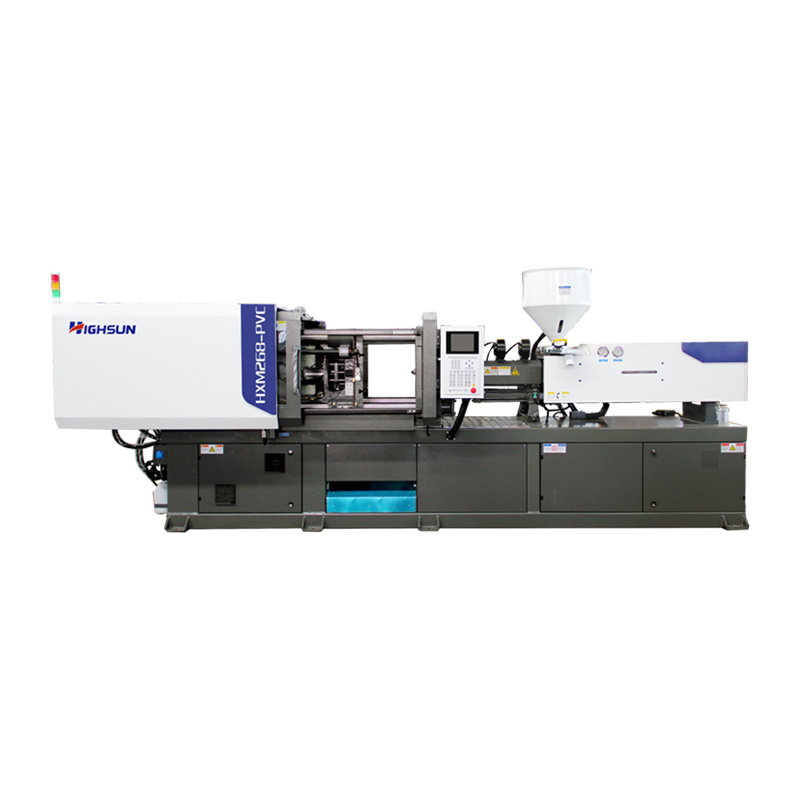

単色射出成形機

単色（単発）射出成形機は、1 台の射出ユニットと 1 台の金型で構成されます。プロセスは簡単です。プラスチック ペレットが溶解され、高圧下で閉じた金型キャビティに射出され、冷却されて、完成部品として取り出されます。通常、サイクル全体には次のような時間がかかります。 10秒と60秒 部品の形状と材質によって異なります。

機械構造は比較的コンパクトで、制御システムもそれほど複雑ではないため、世界中の汎用プラスチック部品生産の大部分で標準的な選択肢となっています。

二色射出成形機

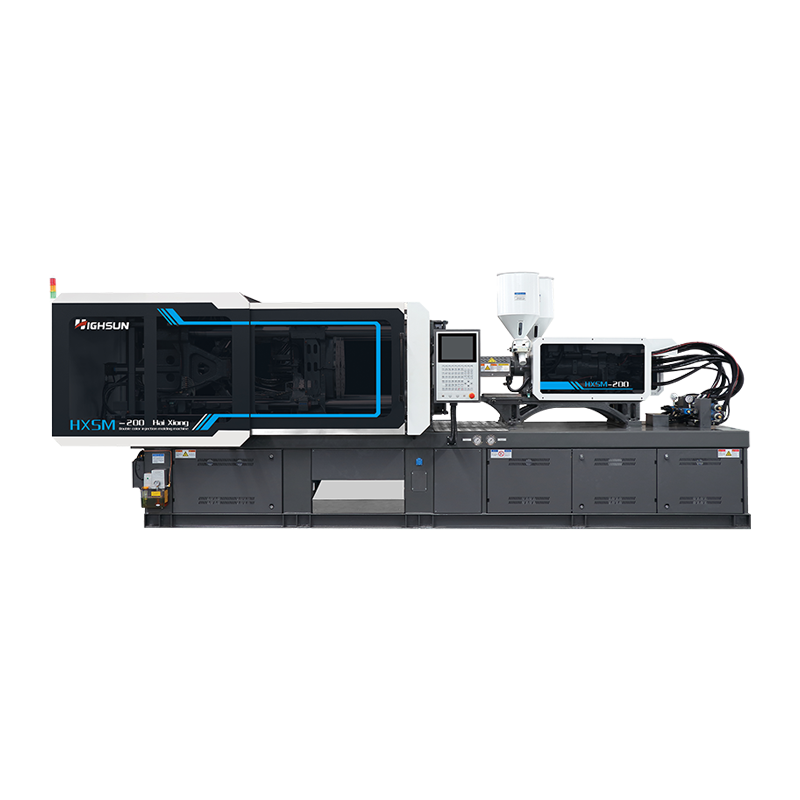

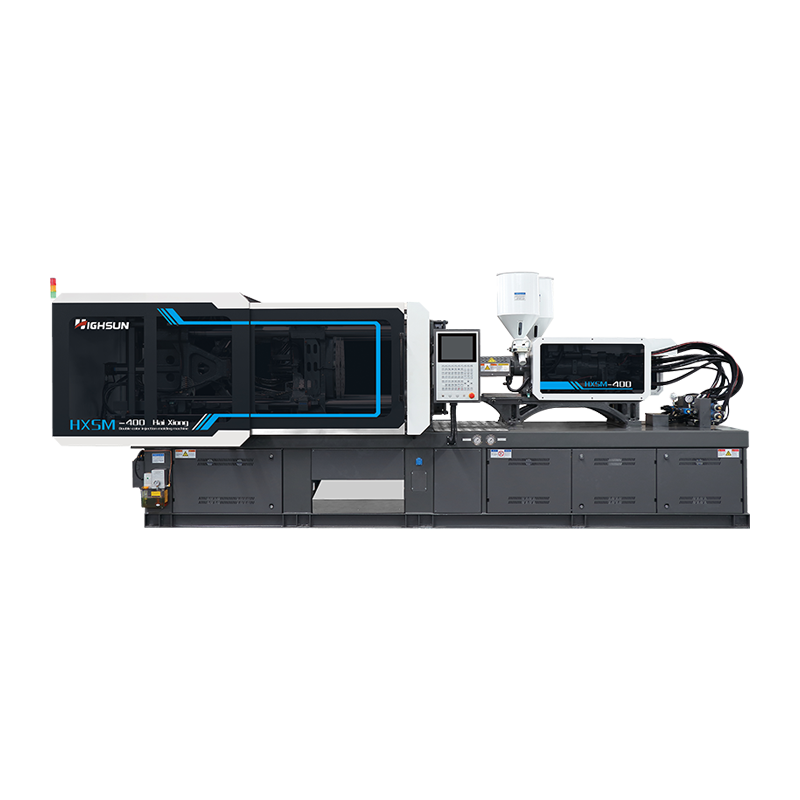

2 色射出成形機（バイインジェクションまたはデュアルショット機とも呼ばれます）には、 2 つの独立した射出ユニット 回転またはインデックス金型システム。金型には 2 セットのキャビティが含まれています。最初のショットでは、主材料が最初のキャビティを満たします。次に、金型が回転し (通常は 180 度)、第 2 射出ユニットが第 2 材料を第 1 基板上にオーバーモールドします。どちらのショットも 1 つのマシン サイクル内で発生します。

このアーキテクチャでは、より大きな機械設置面積、より洗練された制御システム、および精密な金型位置合わせが必要ですが、下流の組み立て作業が完全に不要になります。

直接比較: 主要パラメータ

生産効率とサイクルタイム

単一材料部品の場合、単色機は最速かつ最も経済的なサイクルタイムを実現します。ただし、完成品に 2 つの材料が必要な場合（たとえば、硬い構造コア上のソフトタッチ グリップなど）、単色アプローチでは 2 つの別々の成形作業、転写ステップ、および多くの場合接着または機械的組み立てが必要になります。この一連のワークフローにより、次のことが可能になります。 総生産時間の 30 ～ 50% 統合された 2 色プロセスと比較したユニットあたりのコスト。

2 色射出成形機は、これらのステップを 1 つのサイクルに統合します。個々のサイクルは (回転と 2 番目のショットにより) 長くなりますが、複雑な複数材料部品の全体的なスループットは大幅に高くなります。業界データによると、該当する部品を 2 段階の単色プロセスから 2 色機に切り替えると、総生産時間が 最大45% 規模で。

図 1: 2 段階の単色プロセスと 2 色の射出成形機を比較した効率指標 (指数: 単色 = 100)

部品の品質と接着の完全性

2 色射出成形機の最も重要な技術的利点の 1 つは、2 つの材料間の接着の品質です。 2 番目の材料がまだ温かい 1 番目の基板に注入されると、界面に次のような変化が起こります。 分子レベルの拡散結合 — 両方の材料のポリマー鎖が境界で混ざります。これにより、組み立て後に達成できる機械的接合や接着剤よりも根本的に強力で耐久性のある接着強度が生まれます。

2 色オーバーモールド部品の引き抜き試験では、通常、次の界面接着強度が示されます。 3～8MPa ABS/TPE や パソコン/TPU などの互換性のある材料の組み合わせの場合、多くの場合、より柔らかい材料自体の引張強度を超えます。これは、接合が破壊される前に部品がバルク材料内で破壊されることを意味します。

単色で組み立てられた部品は、接着剤の性能と接合部の形状によって本質的に制限されます。自動車の内装ハンドルや医療機器のグリップなど、高応力または高サイクルの用途では、この違いは製品の信頼性と法規制への準拠にとって非常に重要です。

省エネ2色射出成形機の重要性が高まる

エネルギー消費は射出成形における主要な運用コストです。従来の油圧式射出成形機は、単色であろうと 2 色であろうと、油圧システムがサイクル間でアイドリングしている場合でも継続的にエネルギーを消費します。モダン 省エネ二色射出成形機 この問題は、継続的ではなくオンデマンドで電力を供給するサーボ油圧または全電気駆動システムを通じて解決します。

省エネはどのように達成されるのか

• サーボ駆動油圧ポンプ 実際の負荷需要に合わせてモーター速度をリアルタイムで調整し、アイドル状態の消費電力を最大で削減します。 70% 固定速度油圧システムと比較して。
• 全電気駆動システム 油圧回路を完全に置き換えることで、オイルの加熱損失を排除し、全体的なエネルギーの節約を実現します。 30～60% 従来の油圧式と比較して1台あたりの性能が向上します。
• 回生ブレーキ 電気機械では、減速段階中に運動エネルギーを回収し、それを電源にフィードバックします。
• 精密な温度制御 ゾーン固有のバレル加熱により、始動中およびサイクル間の熱エネルギーの無駄が削減されます。

2 色機ではエネルギー効率がより重要な理由

2 色射出成形機は 2 つの射出ユニット、2 つのバレル ヒーター、および回転金型機構を同時に動作させるため、基本消費電力は本質的に単色機よりも高くなります。したがって、省エネ技術を 2 色機に適用すると、それに比例してより大きな絶対的な節約効果が得られます。大規模な施設が稼働中 省エネ2色射出成形機 10台 従来の同等のマシンと比較して、年間電力消費量を現実的に数百メガワット時削減でき、運用コストと二酸化炭素排出量の両方を大幅に削減できます。

図 2: 2 色射出成形機の駆動技術タイプ別の相対エネルギー消費量

工具と金型の要件

金型の設計では、2 つのマシン タイプ間の複雑さとコストの違いが最も顕著になります。

• 単色成型 は、標準ランナー システムを備えた従来のキャビティ アンド コア ツールです。金型のリードタイムは通常、 4～8週間 生産ツールとしての設計プロセスは業界全体で十分に確立されています。
• 2色成型 2 つの一致するキャビティ セットが必要であり、回転プラテン上で正確に位置合わせする必要があります。コア半分はショット間で 180 度回転するため、両方のキャビティ位置で幾何学的に一貫した部品を製造する必要があります。金型のリードタイムは通常、 8～14週間 、設計エンジニアリングにはより高い専門知識が必要です。
• 2色成型も注意が必要 ゲート配置エンジニアリング 2 番目のショットでは、最初の基板が射出圧力によって変形するのを防ぎます。
• 2 色ツールの場合、回転機構の機械的複雑さが増すため、金型のメンテナンス間隔は一般に短くなります。

各マシンタイプの一般的なアプリケーションシナリオ

単色機を選択する場合

• 複数の材料の機能要件を持たない単一材料で作られた部品
• キャップ、クロージャー、容器、構造ハウジングなどの大量生産部品
• ユニットあたりの効率よりもツールの柔軟性が重要な短期生産またはプロトタイピング生産
• 限られた床面積または資本設備の予算での運営

2 色射出成形機を選択する場合

• 自動車内装: 硬質構造プラスチックとソフトタッチのオーバーモールド層を組み合わせたステアリングホイールグリップ、ドアハンドル、インストルメントパネル
• 家庭用電化製品: ツートンカラーのハウジング、不透明な基板上の透明な窓、触覚的なボタン表面
• 医療機器: ソフトなフィンガーグリップを備えたシリンジ本体。ボンドは厳格な清浄度および層間剥離基準を満たしている必要があります。
• 電動工具と手動工具: 硬質ポリマーコア上の人間工学に基づいたソフトグリップハンドル
• 消費者向け製品: 美的色の分離や素材の機能性の差別化が必要な歯ブラシの柄、キッチン用品、スポーツ用品など

2色成形における材質の互換性

すべての材料の組み合わせが 2 色射出成形に適しているわけではありません。 2 つのマテリアルには次の条件が必要です 互換性のある溶融温度と化学親和性 適切な界面結合を実現します。次の表は、一般的な互換性のある組み合わせをまとめたものです。

オペレータのスキルとメンテナンスに関する考慮事項

単色機は業界標準であり、ほとんどの機械オペレータは単色機について訓練を受けています。セットアップ、トラブルシューティング、定期メンテナンスの手順は十分に文書化されており、広く理解されています。

2 色射出成形機には、より高度なオペレーターの専門知識が必要です。追加のトレーニングが必要な主な分野は次のとおりです。

• デュアルインジェクションパラメータ管理: 各射出ユニットには独立した圧力、速度、温度、タイミングのプロファイルがあり、正しく設定してバランスをとる必要があります。
• 金型回転システムのメンテナンス: 回転プラテン機構では、ベアリング、位置合わせピン、油圧またはサーボ回転アクチュエータの定期検査が必要です。
• 材料のパージ手順: 色または材料の変更の間に 2 つのバレルをパージするには、単一バレルのマシンよりも多くの材料と時間が必要です。
• プロセスの検証: 2 色の部品を検証するには、通常、特に医療や自動車などの規制のある業界では、より広範な認定の実行が必要です。

よくある質問

Q1: 追加の手順を追加すれば、単色機でも 2 色射出成形機と同じ結果を得ることができますか?

単色機ではインサート成形や連続組み立てを通じて複数材料の部品を製造できますが、接着強度、サイクル効率、寸法の一貫性は一般に劣ります。接着された複数材料部品の大量生産には、2 色射出成形機が専用のソリューションです。

Q2: 省エネ二色射出成形機と従来の油圧式の場合の代表的な省エネ量はどれくらいですか?

サーボ油圧式省エネ 2 色射出成形機は通常、次のようにエネルギー消費を削減します。 30～50% 定速油圧モデルとの比較。全電気式モデルでは、最大で 60% 最適な動作条件下で。

Q3: 2色金型は標準金型に比べて設計・製作にどれくらい時間がかかりますか?

通常、2 色の金型が必要になります。 8～14週間 生産ツールの場合と比較して 4～8週間 回転キャビティ システムとデュアル ゲート設計には追加のエンジニアリングが必要となるため、標準的な単色金型の場合。

Q4: すべての材料の組み合わせは 2 色射出成形に適していますか?

いいえ。2 つの材料は、互換性のある処理温度と、界面での十分な化学親和性を備えている必要があります。成功する一般的な組み合わせには、ABS/TPE、PC/TPU、PP/TPO などがあります。互換性のない材料は接着力の弱さや層間剥離の障害を引き起こすため、工具を使用する前に材料サプライヤーのデータとプロセス テストを通じて検証する必要があります。

Q5: 2色射出成形機は少量生産や試作生産に適していますか?

一般に、2 色機は、工具への投資と機械の複雑さがユニットあたりの節約と品質要件によって正当化される、中規模から大量の生産に最適です。プロトタイピングまたは非常に少量の生産の場合は、通常、プリモールド インサートを使用して標準的な単色機でオーバーモールドする方がコスト効率が高くなります。

Q6: 2 色射出成形機の回転プラテン機構はどのように動作しますか?

最初のショットが射出されて部分的に冷却された後、可動プラテン (金型のコア半分が取り付けられた状態) が中心軸を中心に 180 度回転します。最初のショットの基板は、2 番目の射出ユニットのキャビティの前に配置されます。金型が再び閉じられ、2 番目の材料が基板の周囲または基板上に射出され、冷却後に完成した 2 つの材料からなる部品が取り出されます。最初のショットのキャビティは同時に新しい最初のショットの注入を受けます。これは、両方のキャビティがすべてのサイクルで生産的であることを意味します。
