プラスチック射出成形機の選択は、最終的にトン数、タイプ、材料の適合性によって決まります。
右 プラスチック射出成形機 型締力が投影される部品サイズに一致し、射出ユニットが金型に適切なショット量を提供でき、駆動タイプが油圧式、ハイブリッド式、または全電動式で、ジョブに要求される精度とサイクル タイムに適合する製品です。開始基準として、約 100 グラム未満の小型精密部品は通常、次の定格の機械で動作します。 50トンと130トン 中型の消費者向け部品や自動車部品は一般に 130 ～ 500 トンのクランプ力を必要とし、大型の自動車部品や産業用部品には 500 ～ 1300 トンが必要となることが多く、パレットや大型コンテナなどの大型部品には最大 3000 トン以上の定格の機械が必要になる場合があります。
トン数以外にも、材料の適合性、金型の複雑さ、生産ラインの自動化レベルなどすべてが、どのプラスチック射出成形機が現実的な選択肢であるかを決定します。以下のセクションでは、機械のタイプ、コンポーネントの機能、トン数の選択、材料の考慮事項、およびメンテナンスの実践について、各要素の参照表を使用してさらに詳しく説明します。
なんと 射出成形機 動作とその主要部分の機能
射出成形機は、生の樹脂ペレットを溶融するまで加熱し、圧力をかけて閉じた金型キャビティに溶融物を押し込み、部品が冷える間その圧力を保持し、最後に金型を開いて完成品を取り出すことにより、プラスチック部品を形成します。このサイクルは生産中に継続的に繰り返されますが、サイクル時間は部品の形状、壁の厚さ、材料によって異なります。

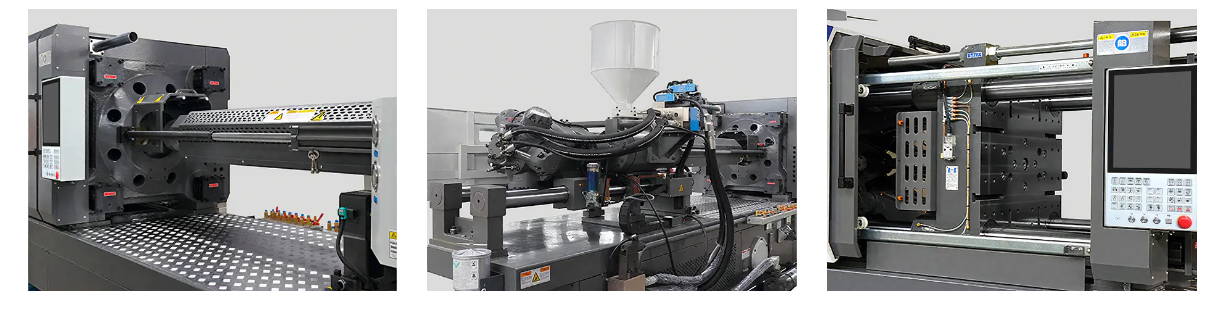

射出成形機のコアコンポーネント
| コンポーネント | 機能 |
|---|---|
| 射出ユニット | 樹脂ペレットを溶解し、制御された圧力下で溶融した材料を金型キャビティに注入します。 |
| クランピングユニット | 射出圧力に対して 2 つの金型半体を閉じた状態に保持し、部品を取り出すために金型を開きます。 |
| 金型 | 溶融プラスチックを完成品の形状に成形し、冷却チャネルを管理します |
| 油圧またはサーボシステム | サイクル全体を通じてクランプ、射出、排出動作を駆動する電力を供給します。 |
| コントローラー | 射出速度、圧力、温度、サイクルタイミングなどのプロセスパラメータを管理します |

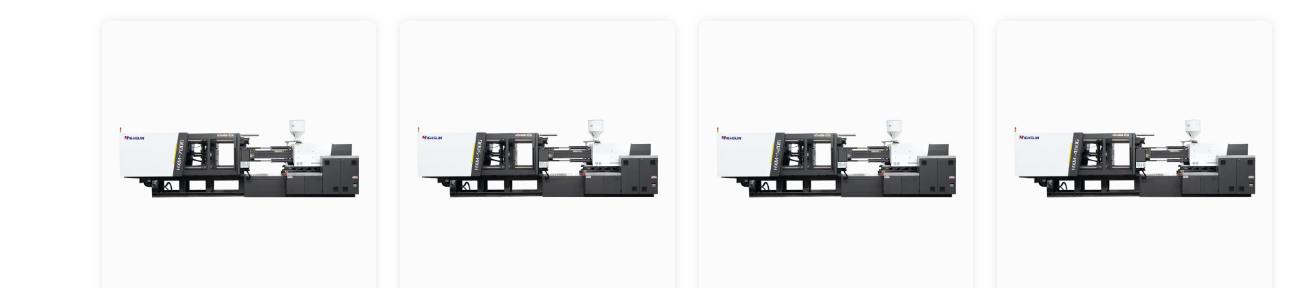

市場で販売されているプラスチック射出成形機の主な種類
初めて射出成形プレスまたはプラスチック射出成形機を比較する購入者は、通常、エネルギー使用量、精度、生産速度の異なるバランスに適した 4 つの広いドライブ カテゴリに分類されます。
油圧式、ハイブリッド式、全電気式、および 2 プラテン式マシン タイプ
- 油圧機械 クランプと射出にはオイル駆動シリンダーを使用します。これは、幅広い成形装置に採用されている実証済みの設計であり、一般的に標準生産では最もコストが手頃なオプションです。
- 電気と石油のハイブリッド機械 サーボ駆動ポンプと従来の油圧回路を組み合わせることで、使い慣れたメンテナンス手順を維持しながら、全油圧式プラスチック成形機と比較してエネルギー使用量を削減します。
- 全電気機械 すべての軸で油圧ドライブをサーボ モーターに置き換え、一般的な射出成形装置カテゴリの中で最も厳密な再現性と最小限のエネルギー消費を実現します。
- 2プラテンマシン 従来のタイバークランプフレームを廃止し、床面積と大きなトン数の取り扱いが最も重要な大型金型プラスチック金型射出成形機に適した2プレート設計を採用しました。
これらのカテゴリ内には、薄肉パッケージング用の高速シリーズ、2 つの材料部品用の非混合および混合ダブルカラー シリーズ、特定の樹脂またはプロセスを中心に構築された専用の ペット、PVC、および BMC シリーズなど、特殊な構成も存在します。
部品に適したトン数の射出成形機の選択
型締力は、射出中にキャビティ内の予測される圧力に対して金型を閉じた状態に保つのに十分な高さであり、適度な安全マージンが組み込まれている必要があります。トン数が小さすぎるとパーティング ラインでフラッシュする危険性があり、一方、大きすぎると不必要な機械設置面積が追加され、それほど大きな型締力を必要としなかった部品にエネルギーが消費されます。
射出ユニットの容量、つまりバレル直径とスクリューストロークは、単独ではなくトン数と合わせてチェックする必要があります。型締力は同等ですが、小型の射出ユニットと組み合わせた機械でも、意図したサイクル タイム内に大きな部品や厚肉の部品を完全に充填するのは難しい場合があります。
プラスチック射出成形機の材料適合性
ほとんどの樹脂は同じ基本的な機械アーキテクチャで動作しますが、乾燥要件、溶融温度、収縮率はすべて、プラスチック射出成形機が一貫して保持する必要があるプロセス設定を変更します。
| 材質 | 一般的な使用方法 | 加工メモ |
|---|---|---|
| PP | 容器、キャップ、家庭用品 | 感湿性が低く、優れた流動特性 |
| PE | パッケージング、キャップ、フレキシブルコンポーネント | 収縮変動が小さく、加工が容易 |
| ABS | ハウジング、自動車トリム、電子機器筐体 | 予備乾燥が必要、中程度の収縮 |
| PVC | フィッティング、プロファイル、ケーブルコンポーネント | 劣化を避けるために慎重な温度管理が必要 |
| PA | 強度を必要とする自動車・機械部品 | 湿気に非常に弱いため、完全な乾燥が必要です |
| パソコン | 光学部品、透明カバー、耐衝撃部品 | 予備乾燥と正確な温度制御が必要 |
| PET | 包装容器およびボトル | 湿気に弱いため、専用の乾燥装置が必要です |
| TPU | フレキシブルシール、ガスケット、ソフトタッチパーツ | 湿気に敏感なので、ネジとバレルの慎重な設定が必要です |
射出成形機の種類を性能要素ごとに比較
すべての基準で単一のドライブ タイプが勝者となることはありません。そのため、最も先進的と思われるオプションを選択するよりも、実際の生産目標にマシンを適合させることが重要です。
2 プラテン設計はここで特別な注目に値します。その本当の利点は、大型金型の取り扱いと高トン数でのフロアスペース効率に現れますが、上記の一般的な評価では部分的にしか捉えられていないため、大型部品を一貫して生産している工場では、その要素をグラフと併せて考慮する必要があります。
成形サイクルにおける肉厚と冷却時間
冷却時間は通常、プラスチック射出成形プレスの総サイクル タイムの大部分を占めますが、部品がきれいに取り出せるほど十分な剛性を得る前に熱が厚い部分をさらに移動する必要があるため、冷却時間は肉厚よりも早く増加します。
この関係は直線ではないため、壁の厚さがわずかに増加すると、サイクル タイムが不釣り合いに増加する可能性があります。これが、部品設計者が金型エンジニアと緊密に連携して壁のセクションを用途が許す限り均一かつ薄く保つ理由の 1 つです。
プラスチック射出成形機に依存する業界
射出成形機は、一貫した再現可能なプラスチック部品を大量に必要とするほぼすべての分野で使用されています。
- 自動車 内外装トリム、コネクタ、構造コンポーネント。
- 医療 厳密な寸法の一貫性が必要なデバイスや使い捨てコンポーネント。
- 包装 キャップ、クロージャ、薄肉容器など。
- エレクトロニクス ハウジング、コネクタ、内部構造部品。
- 消費財 家庭用品からパーソナルケアパッケージまで。
- 家電製品 ハウジング、内部ブラケット、制御パネル部品を含みます。
射出成形装置の機械寿命とメンテナンス方法
一貫したメンテナンスを受けているプラスチック射出成形機は、長年にわたり生産的な稼働を続けることができますが、正確な数値は稼働時間、材料の種類、作動油、フィルター、摩耗コンポーネントが長期にわたりどのように適切に管理されているかによって大きく左右されます。
- 作動油の状態とフィルタの状態を設定したスケジュールで確認してください。作動油が汚染されているとシールやバルブの摩耗が促進されるためです。
- 特にガラス入りの材料やその他の研磨材を加工する場合は、バレル、スクリュー、チェック リングの摩耗を定期的に検査してください。
- 位置ずれがあると時間の経過とともに金型や機械の磨耗が促進される可能性があるため、定期整備中にタイ バーとプラテンの位置を確認してください。
- 定期的なメンテナンスの一環として、安全インターロックと制御システムの応答を定期的にテストしてください。
- PA、PC、PET などの湿気に敏感な樹脂の乾燥装置は良好な状態に保ってください。湿った材料は、機械の問題と間違われる部品の欠陥の一般的な原因となるためです。
プラスチック射出成形機の製造背景
Ningbo Highsun Plastic Machinery Co., Ltd は、中国寧波市の北侖科技園区にある 120,000 平方メートルを超える施設で操業しています。この地域はプラスチック機械の生産に長年関連してきた地域です。同社は、親グループ内での長い経験とともに 20 年近くにわたる専用の開発を活用し、独自ブランドの射出成形機ラインの生産に注力しています。
製品範囲は電気とオイルのハイブリッドシリーズ、ツープラテンシリーズ、高速シリーズ、非混合および混合ダブルカラーシリーズ、BMCシリーズ、および専用のPETおよびPVCシリーズに及び、98トンから3000トンまでのクランプ力範囲をカバーしています。標準のカタログ仕様から外れる生産ニーズに合わせてカスタマイズされた構成も利用でき、特定の部品またはプロセスに合わせてカスタマイズされたプラスチック射出成形ツールを探しているバイヤーをサポートします。
プラスチック射出成形機に関するよくある質問
| Q1: プラスチック射出成形機とは何ですか プラスチック樹脂を溶かし、圧力をかけながら金型キャビティに射出して、再現可能な形状と寸法の一貫性を持つ部品を製造する製造機械です。 | Q2: 射出成形機はどのように動作するのですか? 樹脂は加熱されたバレル内で溶かされ、閉じた金型に圧力をかけながら射出され、冷えて固まるまで保持され、次のサイクルのために金型が開くと射出されます。 |
| Q3: 射出成形機の主なコンポーネントは何ですか? コアコンポーネントは射出ユニット、型締ユニット、金型、油圧システムまたはサーボシステム、コントローラーであり、それぞれが成形サイクルの異なる部分を担当します。 | Q4: 射出成形機はどのような業界で使用されていますか 一般的な業界には、自動車、医療、包装、エレクトロニクス、消費財、家電製品などがあります。 |
| Q5: 射出成形機で使用できる材料は何ですか? 一般的な樹脂には PP、PE、ABS、PVC、PA、PC、PET、TPU があり、それぞれに独自の乾燥および温度処理要件があります。 | Q6: 適切な射出成形機を選択するにはどうすればよいですか? 必要な成形品のサイズと型締めトン数から始めて、射出ユニットの容量、駆動タイプ、自動化レベルを材料と計画された生産量に合わせます。 |
| Q7: 必要なトン数の射出成形機は何ですか? トン数は投影される部品の面積とキャビティの圧力によって決まり、小型の精密部品は 50 ～ 130 トンの範囲に収まることが多く、大型部品は数百トンから数千トン前半に達します。 | Q8: 射出成形機の価格はいくらですか? コストはトン数、ドライブのタイプ、自動化機能、カスタマイズによって大きく異なります。そのため、正確な数値を得る最も信頼できる方法は、正確な仕様に基づいて見積もりを依頼することです。 |
| Q9: 射出成形機の寿命はどれくらいですか? 耐用年数は使用頻度とメンテナンスの質によって異なりますが、適切にメンテナンスされた機械は、長年の連続使用で測定される長期間の稼働期間にわたって生産性を維持できます。 | Q10: 射出成形機のメンテナンスはどのくらいの頻度で行う必要がありますか オイルレベルと安全機能の毎日のチェックと、フィルター、シール、摩耗コンポーネントの定期的な定期点検を組み合わせることが、ほとんどの作業で行われる一般的な慣行です。 |
