射出成形機: 種類、コンポーネント、プロセス、および選択ガイド

射出成形機 : 選択、プロセス、ツール、およびトラブルシューティング

射出成形は現代の製造業の主力であり、ボトルキャップや消費者製品から医療機器のハウジングに至るまであらゆるものを製造しています。評価している場合 射出成形機製品 または、新しい生産ラインを指定し、機械、工具、材料、プロセス変数を理解することは、コストのかかるミスを回避し、一貫した部品をより早く製造するのに役立ちます。

射出成形機とは何ですか?

アン 射出成形機 は、プラスチックを溶解し、それを金型キャビティに射出し、圧力下でパックし、冷却し、完成した部品を取り出す生産システムです。右 射出成形装置 特に大量生産用途において、部品の品質を向上させ、スクラップを削減し、生産効率を高めることができます。

一般的な射出成形生産セルには次のものが含まれます。

• 成形機： クランプユニットと射出ユニット
• 金型: 部品を形成する生産ツール
• マテリアルハンドリング: 乾燥機、ローダー、ブレンダーおよび関連機器
• 冷却: チラー、サーモレーター、金型温度制御装置
• 自動化: ロボット、コンベア、画像検査、パーツハンドリングシステム

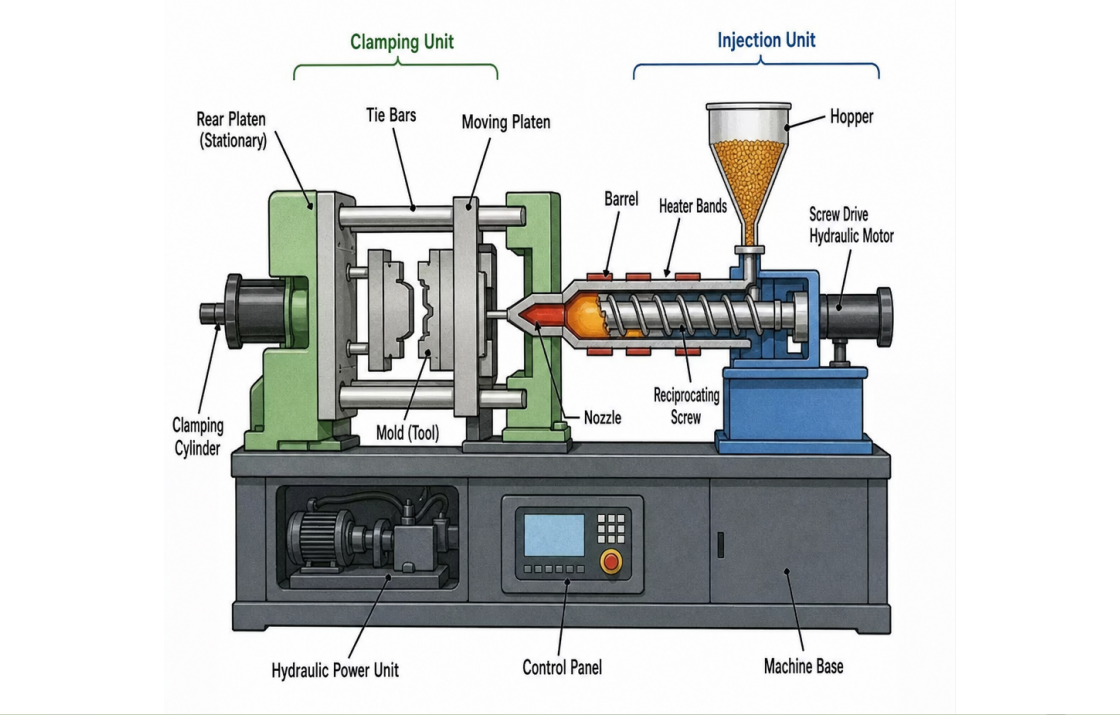

射出成形機の部品と機能

理解する 射出成形機 parts and functions トラブルシューティング、メンテナンス、機器の選択、プロセスの最適化にとって重要です。

ホッパーとフィードスロート

の ホッパー 樹脂を貯蔵し、機械に供給します。供給口は材料をバレルに移送するため、ブリッジングや供給の一貫性の欠如を防ぐために適切に管理する必要があります。吸湿性の材料は通常、 材料乾燥機 加工前。

バレルとヒーターバンド

の バレル スクリューが含まれており、ポリマーが溶ける環境を提供します。 ヒーターバンド バレル全体にわたって必要な温度プロファイルを維持します。

ネジとチェックリング

の ネジ ポリマーを可塑化し、混合し、計量します。の チェックリング 射出中に溶融材料が逆流するのを防ぎ、一貫したショット サイズと再現性をサポートします。

ノズル

の ノズル 溶融プラスチックをバレルから金型のスプルー ブッシュに移送します。ノズルの設計と温度は、材料、金型、および用途に適合する必要があります。

射出ユニット駆動

の injection unit may use 油圧、サーボ油圧、または電気駆動技術 スクリューの回転と射出の動きを制御します。

クランプユニット

の クランプユニット プラテンとタイ バーを含む、金型を開閉し、射出および保圧中のキャビティ圧力に抵抗するのに十分な型締力を提供します。

エジェクターシステム

の エジェクターシステム 成形品をコアから取り外します。固着、変形、応力白化、部品の損傷を防ぐには、適切なイジェクタのタイミングと力が不可欠です。

コントロールとセンサー

現代の機械が使用しているのは、 コントローラーとセンサー 射出圧力、速度、温度、スクリュー位置、サイクルタイム、アラーム、プロセスレシピを監視および調整します。

射出成形機の種類

比較する場合 射出成形機の種類 、必要な精度、速度、エネルギー消費、材質、部品形状、生産量、使用環境を考慮します。

電動射出成形機と油圧式射出成形機

電動射出成形機 高精度、再現性、清浄度、エネルギー効率が重要な場合に一般的に選択されます。

電気機械の利点は次のとおりです。

• 高い位置決め精度
• 優れたショット間の再現性
• 多くのアプリケーションでのエネルギー消費の削減
• 低作動音
• クリーンで管理された生産環境への適合性

潜在的な制限には次のようなものがあります。

• 初期設備費が高くつく
• 特定の非常に大きなトン数または極端な負荷の要件に対するアプリケーションの制限

油圧式射出成形機 大型部品や要求の厳しい産業用途に広く使用されています。

利点は次のとおりです。

• 幅広いクランプ力が利用可能
• ヘビーデューティ用途向けの強力なパフォーマンス
• 柔軟なプロセス能力
• 確立された技術と豊富なサービス経験

考えられる考慮事項は次のとおりです。

• 多くの最新の電気システムと比較してエネルギー消費量が高い
• 作動油のメンテナンス
• 清浄度と漏れ制御へのさらなる配慮

ハイブリッドおよびサーボ射出成形機

最新のマシンの多くは、 ハイブリッドまたはサーボ油圧システム 。サーボドライブ射出成形には次のような利点があります。

• 従来の油圧システムと比較してエネルギー消費量を削減
• より高速かつ正確なモーション制御
• 発熱量の低減
• プロセスの安定性の向上
• 要求の厳しい成形用途の制御を改善

特殊射出成形機

状況に応じて、 プラスチック射出成形用途 、次のような特殊な機器が必要になる場合があります。

• 高速包装機
• 多部品および2K成形機
• インサート成形機
• LSR射出成形機
• マイクロ成形機

プラスチック射出成形機の仕様

の terms プラスチック射出成形機 そして プラスチック射出成形機 多くの場合、同じ意味で使用されます。ただし、機器を比較する場合、購入仕様は正確である必要があります。

重要なパラメータには次のものがあります。

• クランプ力： kNまたはトン
• ショットサイズ: グラムまたはオンス
• ネジ径: mm
• ねじL/D比
• 射出圧力
• 射出速度
• 可塑化と回復率
• プラテン寸法
• タイバー間隔
• 金型の最小厚さと最大厚さ
• 最大日照時間
• エジェクタのストロークと力

射出成形プロセスの段階別

理解する the 射出成形プロセスのステップバイステップ 品質とサイクルタイムに影響を与える変数を特定しやすくなります。

1.材料の準備

必要に応じて樹脂を乾燥させ、メーカー指定の水分レベルを維持してください。材料の準備が正しくないと、広がり、脆さ、寸法の不安定性、その他の欠陥が発生する可能性があります。

2. 可塑化

の screw rotates and melts the polymer. 背圧 混合と溶融の一貫性を改善するために調整できます。

3. 型締めとクランプのビルドアップ

の mold closes and the clamp builds sufficient force before injection begins.

4.充填

溶融したポリマーがキャビティに射出されます。 射出速度、圧力、樹脂温度、金型温度、および流動挙動 すべてが充填パフォーマンスに影響します。

5. 梱包と保管

保圧と保持の圧力により、ゲートが開いたままの材料の収縮が補償されます。目標は、過度のストレスを発生させずに、必要な部品の重量と寸法を達成することです。

6. 冷却

多くの場合、冷却は合計サイクル時間に最も大きく影響するものの 1 つです。 肉厚、金型温度、冷却管の設計、および冷却剤の流れ 冷却性能に大きく影響します。

7. 型開き

の mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. 取り出しと部品の取り扱い

エジェクターピン、エア、ロボット、またはその他のシステムを使用して、成形部品を取り外します。自動化されたハンドリングにより、一貫性が向上し、型開き時間が短縮されます。

9. サイクルリピート

の machine returns to the beginning of the cycle. The objective is a 安定した再現可能なプロセスウィンドウ 単に可能な限り短いサイクルを達成するのではなく。

射出成形プラスチック部品の例

部品の形状が異なれば、機械や金型に対する要求も異なります。

薄肉コンテナ

薄肉包装には必要なもの 高い射出速度、安定した溶融温度、効果的なベント、および速いサイクル時間 .

ギアハウジング

ギア ハウジングには、反りを最小限に抑えるための強力な寸法管理、一貫したパッキング、バランスの取れた冷却が必要です。

コネクタ

コネクタ often require 厳しい寸法公差、一貫したショット サイズ、効果的な通気、信頼性の高い金型位置合わせ .

医療部品

医療コンポーネントが必要になる場合があります プロセス検証、材料トレーサビリティ、管理された製造環境、および詳細なプロセスデータ .

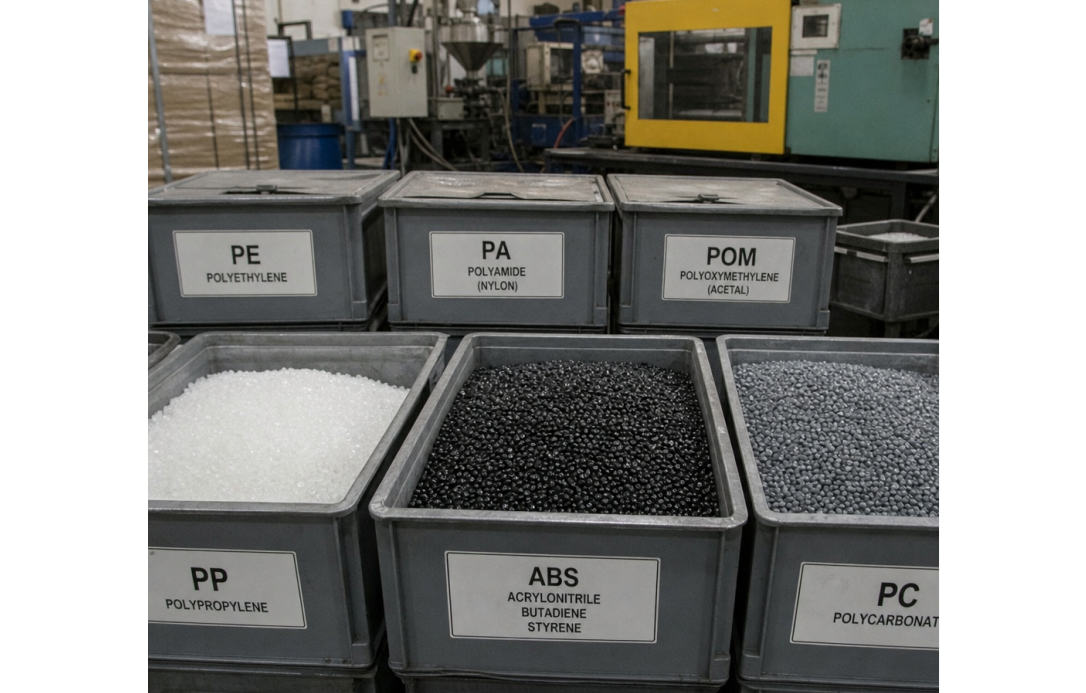

射出成形に最適な材料

を選択すると、 射出成形に最適な材料 機械的強度、耐薬品性、温度要件、外観、寸法安定性、コスト、規制要件によって異なります。

PPとPE

ポリプロピレン(PP) そして ポリエチレン(PE) 耐薬品性に優れた経済的な材料です。 PP はリビング ヒンジを必要とする用途にも広く使用されています。

ABS

ABS は、靭性、外観、加工性の便利な組み合わせを提供し、消費者向け住宅や産業用コンポーネントで一般的になっています。

パソコン

ポリカーボネート(PC) 高い耐衝撃性を備え、優れた透明性を実現できますが、一般に汎用樹脂よりも厳しい加工条件が必要です。

PA/ナイロン

ポリアミド（PAまたはナイロン） 強度と耐摩耗性を提供します。湿度管理と適切な乾燥が特に重要です。

POM/アセタール

POM(アセタール) 低摩擦、優れた寸法安定性、耐摩耗性を備えており、歯車や精密機械部品に適しています。

PEEKとPEI

PEEKとPEI は、要求の厳しい温度、化学的、機械的環境で使用される高性能エンジニアリングポリマーです。適切に設計された工具と高温処理能力が必要です。

ヒント: 材料の選択は、ゲート設計、通気、冷却、金型温度、機械の圧力と温度の機能とともに常に評価する必要があります。

マルチキャビティ金型設計ガイド

A 複数個取り金型設計ガイド 過度のプロセスの敏感性やメンテナンスのリスクを招くことなく、生産量を増やすことに重点を置く必要があります。

主な考慮事項は次のとおりです。

• ランナーバランス: すべてのキャビティへの一貫した流れを維持
• ゲートのデザイン: せん断、充填動作、ゲート凍結を制御
• 通気: 各キャビティから効果的なガス排出を実現
• 冷却: すべてのキャビティ全体で一貫した温度を維持します
• パーティング ラインの完全性: バリを防止し、金型の位置を維持します
• メンテナンスアクセス: 高キャビテーションツールを実用的に整備できるようにする

1 つまたは 2 つのキャビティから 8、16、32、または 64 キャビティ 、射出成形機に次のものが十分に備わっていることを確認します。

• 適切なクッションを備えたショット容量
• キャビティ同時充填の射出速度
• 可塑化能力
• クランプ力
• 金型取付スペース

射出成形機の選び方

決定するとき 射出成形機の選び方 から始めます 部品、材質、金型 カタログトン数のみに基づいて機械を選択するのではなく、

生産要件

定義:

• アンnual production volume
• 所要サイクルタイム
• キャビティの数
• 予想される稼働時間
• 目標スクラップ率
• 必要な自動化レベル

材料要件

評価:

• 樹脂粘度
• 溶融温度
• 金型温度
• 乾燥要件
• 補強材またはフィラーの含有量
• 腐食性または摩耗性の特性

クランプ力

必要な金額を見積もる クランプ力 投影された部品の面積、キャビティの圧力、材料、およびプロセス条件に基づいて決定されます。不十分なトン数と不必要な過剰なサイジングの両方を避けてください。

ショットサイズ

適切な動作範囲を維持しながら、必要なショットを生成できるマシンを選択してください。射出ユニットの極端な限界で一貫して操作することは避けてください。

射出速度と射出圧力

高速注入は次の場合に重要となる可能性があります。 薄肉部品、長い流動長、要求の厳しい充填パターン 。機械が圧力や速度の制限に達することなく、必要な射出量を達成できることを確認します。

金型寸法

確認してください:

• プラテン寸法
• タイバー間隔
• 金型厚み範囲
• 最大日照時間
• エジェクタ仕様
• 金型耐荷重

プロセス監視

要求の厳しいアプリケーションの場合は、次のことを検討してください。 キャビティ圧力監視、温度監視、データロギング、アラーム制限、およびレシピ管理 .

オートメーションの互換性

自動化が計画されている場合は、以下との互換性を確認してください。

• ロボットインターフェース
• アーム先端工具
• コンベヤ
• 視力検査
• 部品の分離
• 安全システム

中古射出成形機の購入

お探しの場合は、 射出成形機 for sale , 買取価格だけに注目するのではなく、機械の状態を評価しましょう。

リクエスト:

• 稼働時間
• 整備記録
• スクリューとバレルの摩耗測定
• 作動油の状態 、該当する場合
• コントローラのバージョン
• 電気系統の状態
• スペアパーツの入手可能性
• サービス履歴
• プロセスの再現性の証明

可能な限り、購入前に代表的な金型または実際の生産金型を使用して機械を実行してください。

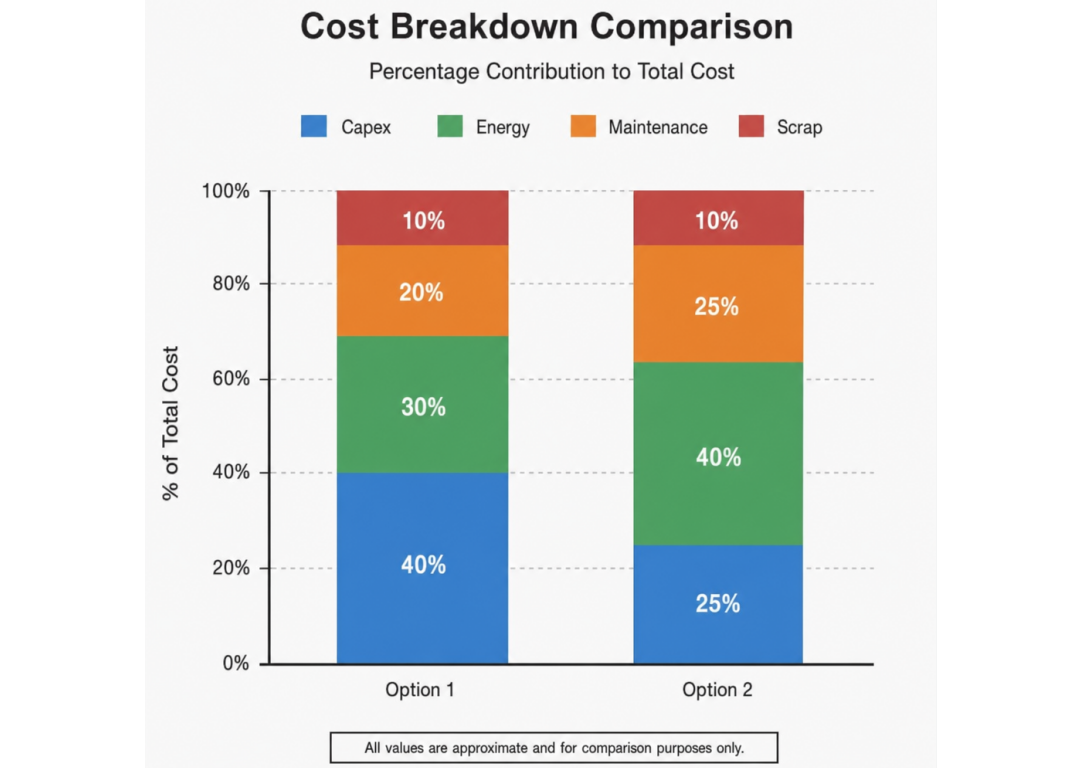

射出成形機のコスト比較

アン 射出成形機 cost comparison 初期購入価格だけではなく、総所有コストを考慮する必要があります。

主なコスト要因は次のとおりです。

• 機械アーキテクチャ: 電気、油圧、またはハイブリッド
• クランプ力
• ショット容量
• 自動化機能
• 安全システム
• コントローラの機能
• プロセス監視
• 精密パッケージ
• ローカルサービスの範囲
• 保証
• スペアパーツの入手可能性

また、次のような継続的なコストも考慮してください。

• エネルギー消費量
• 冷却要件
• 予防保守
• スペアパーツ
• トレーニング
• 試運転
• ダウンタイム
• スクラップ
• 生産効率

購入価格が高いマシンは、エネルギー消費、メンテナンス、生産性、ダウンタイムを含めると、全体的な経済プロファイルが異なる可能性があります。

射出成形の欠陥と解決策

成形欠陥のほとんどは、以下の問題に起因することができます。 充填、梱包、冷却、材料の状態、通気、または金型の設計 .

フラッシュ

考えられる原因としては、過剰なキャビティ圧力、不十分な型締力、パーティング ラインの損傷、金型の位置ずれ、過度の摩耗などが挙げられます。

確認してください:

• 射出圧力
• 射出速度
• クランプ力
• パーティングラインの状態
• 金型の位置合わせ
• 金型の摩耗

ヒケ

考えられる原因には、不十分なパッキン、早期のゲート凍結、過度の局所的な肉厚、または不十分な冷却が含まれます。

潜在的な調整には次のようなものがあります。

• 保圧と保持圧力の最適化
• 効率的な梱包時間の増加
• ゲート設計の改善
• 冷却の改善
• 過剰なリブや肉厚を減らす

反り

反り is often related to 不均一な冷却、収縮差、過剰な分子配向、またはアンバランスな充填 .

金型温度の対称性、冷却性能、保圧状態、流れの方向を確認します。

火傷跡

火傷跡は次のことを示している可能性があります 閉じ込められたガスと不十分な通気 、特に充填の終わり近くで。

確認してください:

• カビの通気口
• 排気口の清浄度
• 射出速度 near the end of fill
• ガストラップの場所
• 材質の状態

スプレイとシルバー ストリーク

スプレイは次のような原因で発生する可能性があります。 湿気、過剰なせん断、汚染、または通気不良 .

樹脂の乾燥、材料の取り扱い、スクリューの状態、および加工パラメータを検証します。

ウェルドライン

ウェルド ラインは、別々のメルト フロントが接触するときに発生します。

考えられるプロセスの改善には次のようなものがあります。

• 溶融温度の調整
• 金型温度の調整
• 射出速度の最適化
• 通気性の改善
• ゲート位置の見直し

ショート ショット成形のトラブルシューティング

のために ショートショット成形 、次の領域を体系的に確認してください。

1. 材料と乾燥

樹脂の種類、水分レベル、再生率、材料の流れ、供給システムの状態を確認します。

2. 溶融温度

溶融温度が低すぎるかどうかを確認し、バレルゾーン温度、熱電対、ヒーターの性能、および可塑化挙動を検証します。

3. 射出速度と射出圧力

マシンが限界に達しているかどうかを判断する 最大射出圧力または速度制限 空洞が埋まる前に。

4. ベントとガストラップ

通気口が詰まっているか不十分な場合、完全な充填が妨げられる可能性があります。既存の通気口を掃除し、ガストラップの位置を確認します。

5. ゲートとランナーの制限

ゲート、ランナー、スプルー、コールド スラグ領域に制限や寸法の誤りがないか検査します。

6. クッションとショットサイズ

ショットサイズ、クッションの安定性、チェックリングの性能を検証します。クッションが一貫していない場合は、射出ユニットまたはスクリュー/チェックリングに問題があることを示している可能性があります。

射出成形のサイクルタイムを短縮する方法

に 射出成形のサイクルタイムを短縮 、部品の品質を維持しながら、特に冷却と部品の取り扱いに重点を置きます。

金型冷却の最適化

冷却チャネルのレイアウト、冷却剤の流れ、乱流、成形品への近接性を改善します。

パックアンドホールドの最適化

パックを短くして確認してから保持してください ゲート固化時間と部品重量の安定性 。保持時間を大幅に短縮すると、ヒケ、収縮、寸法の変動が増加する可能性があります。

通気性を改善する

効果的な通気により、火傷や閉じ込められたガスの欠陥を軽減しながら、より迅速な充填が可能になります。

自動化の改善

ロボットと自動部品ハンドリングにより、一貫した取り外しが可能になり、金型の開閉の遅れが軽減されます。

排出の最適化

エジェクターのタイミング、ストローク、部品のリリースを適切に行うことで、固着や不必要なサイクル遅延を防ぐことができます。

重要: サイクルの短縮は、品質が安定している場合にのみ改善となります。モニター OEE、スクラップ率、部品重量、寸法変動、ダウンタイム サイクルタイムだけではありません。

医療グレードの射出成形基準

のために regulated medical components, 医療グレードの射出成形規格 視覚的に受け入れられる部品を作成するだけではありません。

生産計画には次のものが含まれる場合があります。

• IQ/OQ/PQプロセスの検証
• 材料のトレーサビリティ
• ロット管理
• 管理されたマテリアルハンドリング
• 必要に応じてクリーンルーム対応
• 校正済みの測定機器
• 変更管理
• プロセス監視
• アラーム管理
• 本番データの保持

のために these applications, machine selection should emphasize 再現性、プロセス制御、トレーサビリティ、データキャプチャ 単に型締トン数ではありません。

最終的なポイント

射出成形の成功は、 機械、金型、材料、プロセス .

の right プラスチック射出成形機 意図した用途に対して十分な型締力、射出能力、金型適合性、プロセス制御、および再現性を提供する必要があります。同時に、金型は効果的な充填、通気、冷却、取り出しを実現する必要があります。

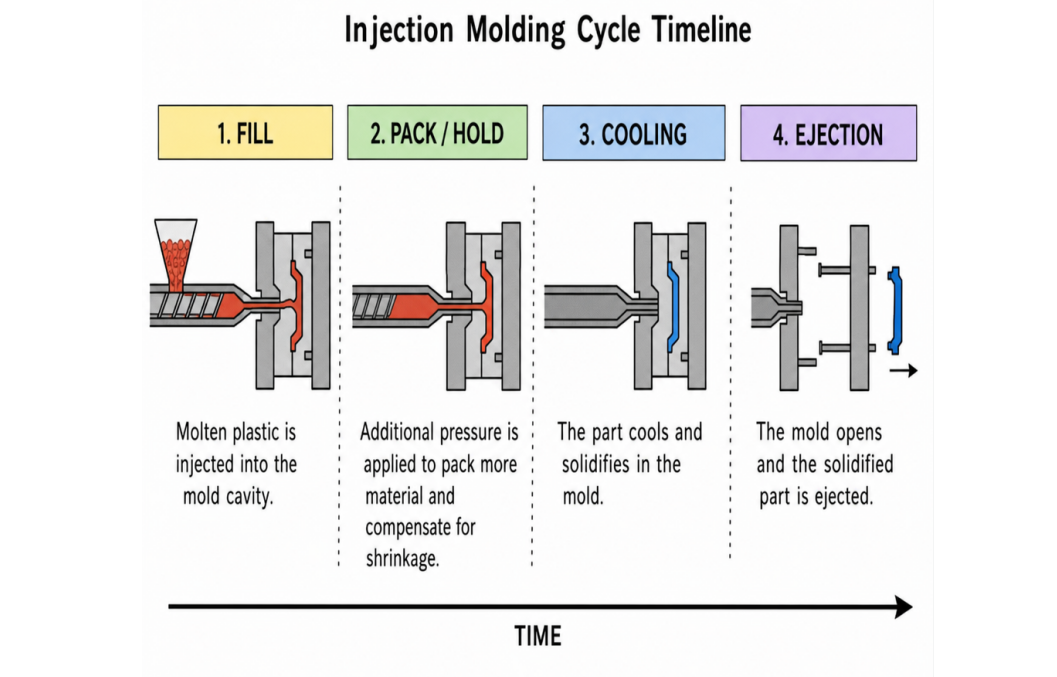

射出成形サイクルを使用する— 充填、梱包、冷却、取り出し —最適化のためのフレームワークとして。欠陥が発生した場合は、問題を示すプロセス信号として扱います。 水分、圧力、温度、空気流、材料の挙動、または冷却バランス .

規律ある機械の選択、適切に設計された工具、管理された材料、体系的なプロセス監視により、メーカーは改善を図ることができます。 再現性、スクラップの削減、サイクルタイムの短縮、そしてより高い自信を持って生産を拡大します .
